PCB电路板无铅与无卤的区别

作者:无铅无卤 发布日期:2025-07-04 08:46:13 本文地址:http://www.pcbylt.com/changjianwenti/426.html 人气:49

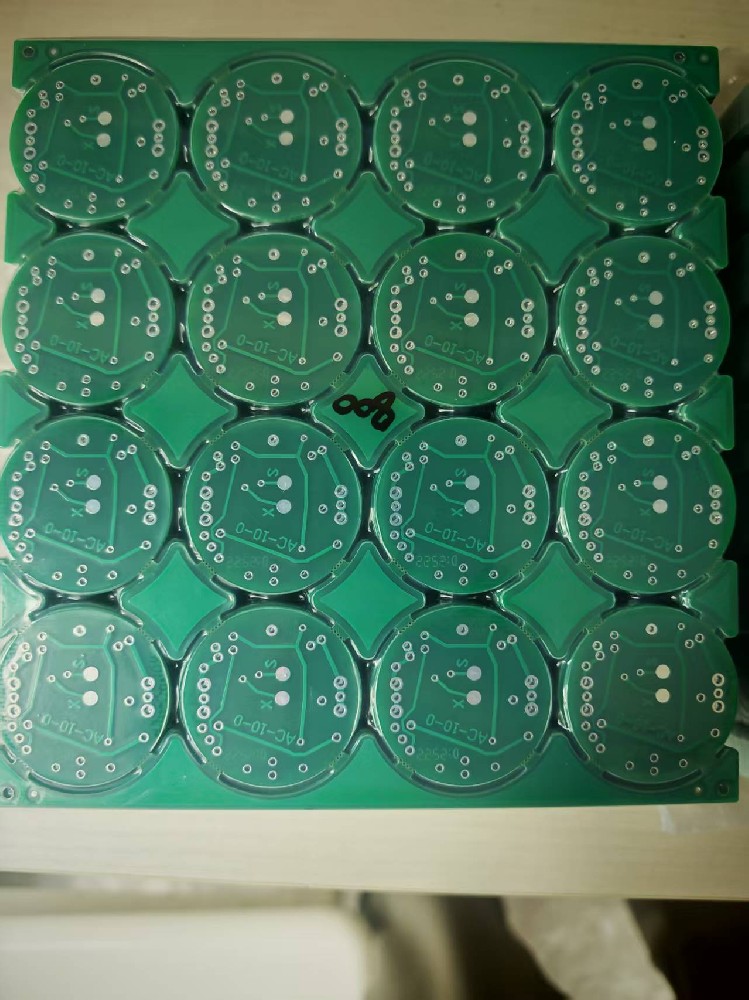

PCB(印刷电路板)的无铅与无卤是两个不同的环保标准,针对的有害物质和应用场景存在显著区别。以下从定义、管控物质、目的、检测标准等方面详细说明:

一、核心定义与管控对象

  1. 无铅(Lead-Free)
    指 PCB 生产过程中,焊接材料(如焊锡)、镀层或基材中铅(Pb)的含量符合特定限制,核心是限制铅的使用。

    • 铅的危害:铅是有毒重金属,长期接触会损害人体神经系统、造血系统,且废弃后会污染土壤和水源。

    • 限制标准:通常要求铅含量≤0.1%(1000ppm),符合欧盟 RoHS 等法规。

  2. 无卤(Halogen-Free)
    指 PCB 材料(如基材、阻焊剂、油墨等)中卤素元素(主要是氯 Cl 和溴 Br)的含量符合限制,核心是限制卤素化合物的使用。

    • 卤素的危害:含卤素的材料燃烧时会释放有毒气体(如二噁英),危害人体健康和环境,且可能影响电子设备的阻燃性和稳定性。

    • 限制标准:通常要求氯≤900ppm,溴≤900ppm,总卤素≤1500ppm,符合 IEC 61249-2-21 等标准。

二、主要区别对比

维度无铅 PCB无卤 PCB
管控物质铅(Pb)氯(Cl)、溴(Br)为主,部分标准含氟(F)、碘(I)等
涉及环节焊锡、镀层、部分基材基材(树脂、玻璃纤维)、阻焊剂、油墨等
核心目的减少重金属污染,保护人体健康和生态环境减少有毒气体排放(燃烧时),提升材料环保性和安全性
应用驱动主要因欧盟 RoHS 等法规强制要求,全球电子行业普遍执行因环保要求(如医疗、汽车、航空等领域)或客户特定需求
性能影响无铅焊锡熔点更高(约 217℃,传统锡铅焊锡为 183℃),可能影响焊接工艺和可靠性无卤材料可能在耐热性、阻燃性、成本上与传统材料有差异,需重新匹配配方

三、关联性与常见误区

  • 关联性:无铅和无卤是独立标准,一款 PCB 可以同时满足无铅和无卤(即 “无铅无卤 PCB”),也可只满足其中一项。例如:

    • 无铅但含卤:焊锡不含铅,但基材含溴系阻燃剂。

    • 无卤但含铅:基材不含卤素,但焊锡含铅(不符合 RoHS)。

  • 误区

    • 认为 “无铅 = 无卤”:两者管控物质完全不同,不可混淆。

    • 认为 “无卤一定更安全”:无卤主要针对燃烧毒性,而无铅针对重金属污染,需根据应用场景判断需求。

四、总结

无铅和无卤是 PCB 行业两大重要环保指标:


  • 无铅聚焦于重金属铅的限制,保障生态和人体健康,是电子行业的基础环保要求;

  • 无卤聚焦于卤素化合物的限制,减少燃烧污染,更多用于对环保和安全性要求更高的领域。


选择时需根据产品出口地区的法规(如 RoHS、REACH)、应用场景(如高温环境、密闭空间)及客户需求综合判断。
