电路板为何要做阻焊及红绿黄红黑的阻焊的区别

作者:优路通电路板厂家 发布日期:2022-07-23 10:14:26 本文地址:http://www.pcbylt.com/changjianwenti/374.html 人气:265

     电路板为什么要做阻焊呢?

      这个问题肯定很多客人会好奇,今天优路通电路板厂家就来给大家说明一下,什么是阻焊?为什么一定要做阻焊?

电路板是采用覆铜板为源材料加工而来的,因为电路板的两面都是有铜的,大家都都知道铜放在空气中会氧化,因此就需要对这种电路板两面的铜进行保护,而保证的这个工艺就是阻焊层,没有涂覆阻焊漆的PCB铜层暴露在空气中极易氧化我们知道PCB正反两面都是铜层,在PCB的生产中,铜层无论采用加成法还是减成法制造,都会得到光滑无保护的表面。



铜的化学性质虽然不如铝、铁、镁等活泼,但在有水的条件下,纯铜和氧气接触极易被氧化;因为空气中存在氧气和水蒸气,所以纯铜表面在和空气接触后很快会发生氧化反应。



由于PCB中铜层的厚度很薄,因此氧化后的铜将成为电的不良导体,会极大地损害整个PCB的电气性能。



为了阻止铜氧化,也为了在焊接时PCB的焊接部分和非焊接部分分开,还为了保护PCB表层,工程师们发明了一种特殊的涂料。这种涂料能够轻松涂刷在PCB表面,形成具有一定厚度的保护层,并阻断铜和空气的接触。这层涂层叫做阻焊层,使用的材料为阻焊漆。

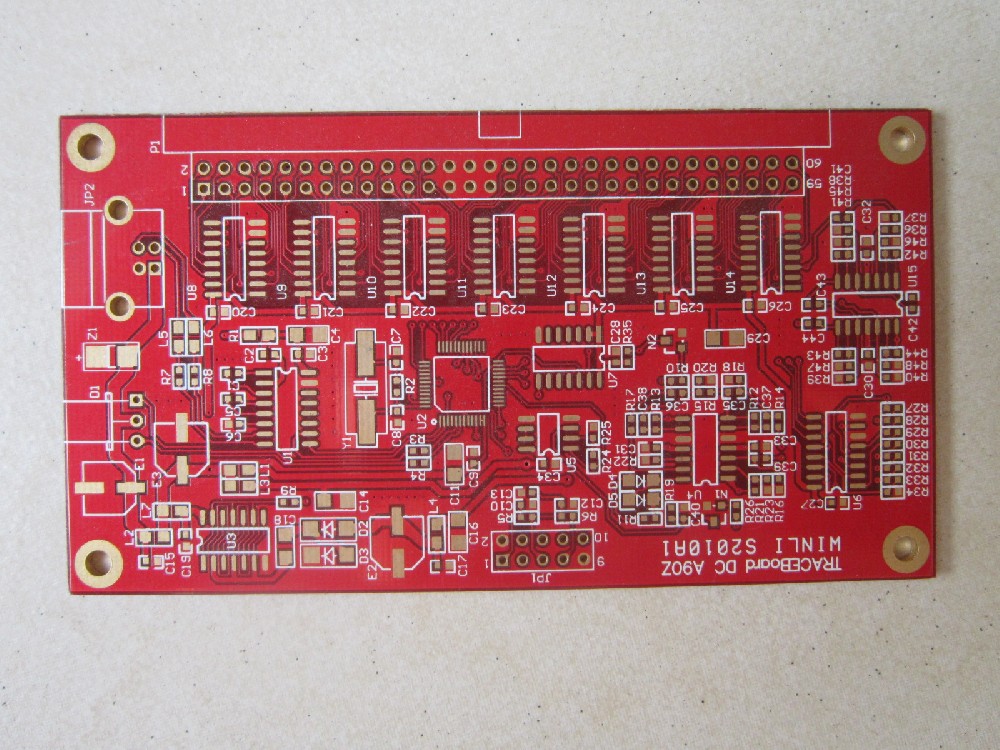

   红绿黄红黑的阻焊的区别

    熟悉的人都会发现,市场中各种各样的板卡产品所使用的PCB颜色五花八门,令人眼花缭乱。比较常见的PCB颜色有黑色、绿色、蓝色、黄色、紫色、红色、棕色。除此之外,一些厂商还别出心裁地开发了粉色等不同色彩的PCB。

但是这么多五花八门的颜色到底有什么用呢?一般来讲,整个PCB板产品在生产过程中都要经过制板、SMT等工序。做板子时,有这样几道工序要通过黄光室,而绿绿的效果一定要其它颜色好些。但是,在SMT做焊接元件时,PCB要通过上锡膏和贴片,以及最后AOI校验灯过程,这些过程中要用光学定位校准,绿色底色对仪器的识别效果好。

       常用PCB颜色有红黄绿蓝黑色。但现在由于生产工艺等诸多问题,许多线条的质量检测工序还是要依靠工人肉眼观察识别或利用飞针检测技术。

由于在打着强光时,相对来说绿色最不伤眼睛,因此目前市场上大多数厂商都采用绿色PCB。蓝色和黑色的原理是其中分别掺了钴和碳等元素,具有一定的导电性能,在通电的情况很可能出现短路的问题,而且绿色的PCB相对而言还很环保,在高温环境中使用时,一般不会释放出有毒气体。 有一种情况容易让人误以为PCB板的质量和PCB颜色优劣有关:个别PCB设计采用黑色,在洗PCB的过程中,容易造成色差;如果PCB工厂使用的原料和制作工艺稍有偏差,就会因为色差造成PCB不良率的升高,直接导致生产成本增加。由于黑色PCB的电路走线难以辨认,会增加研发及售后阶段的维修和调试难度,一般没有功力深厚的RD(研发)设计人员和实力强大的维修队伍的品牌,是不会轻易用黑色PCB的。总之,PCB板的性能好坏与否是由所用材料(高Q值)、布线设计和几层板等因素决定;PCB板的质量优劣和PCB颜色无关。 PCB的创造者是奥地利人保罗·爱斯勒(Paul eisler),1936年,他首先在收音机里采用了印刷电路板。1943年,美国人多将该技术运用于军用收音机,1948年,美国正式认可此发明可用于商业用途。自20世纪50年代中期起,印刷线路板才开始被广泛运用。PCB无处不在,广泛应用于通信、医疗、工控、汽车、军工、航空、航天、消费等行业产品。在各类电子产品中,PCB 作为产品硬件的主要部件,均起到不可或缺的重要作用。 因为大家常用的颜色是绿色,所以工厂备用的绿色油漆是最多的,所以相对来说用油的成本比较低。又因为在维修板的时候,不同的布线更容易分辨出与白色的区别,而黑色与白色则相对较难看清。每个厂为了区分自己的产品等级,就是用两种颜色来区分高端系列和低端系列。比如做电脑主板的公司华硕,黄板就是低端,黑板是高端。映泰的蓝板是高端,绿板是低端。
