优路通电路板厂带您用Protel 99 SE软件对文件过孔盖油设置方法?

作者:优路通电路板厂家 发布日期:2022-03-11 08:57:51 本文地址:http://www.pcbylt.com/xinwenzhongxin/xingyexinwen/358.html 人气:302

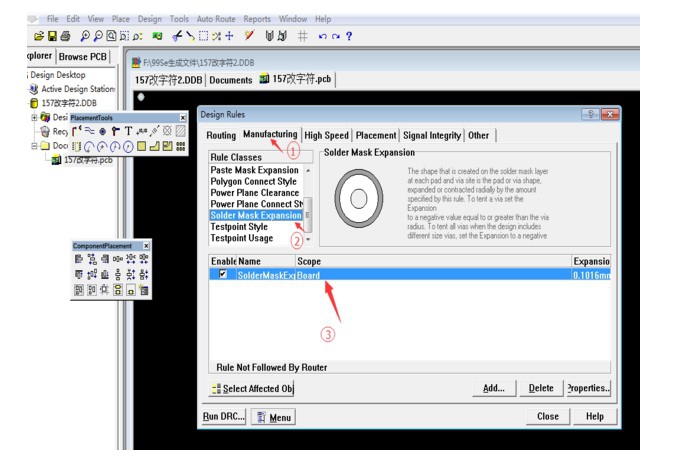

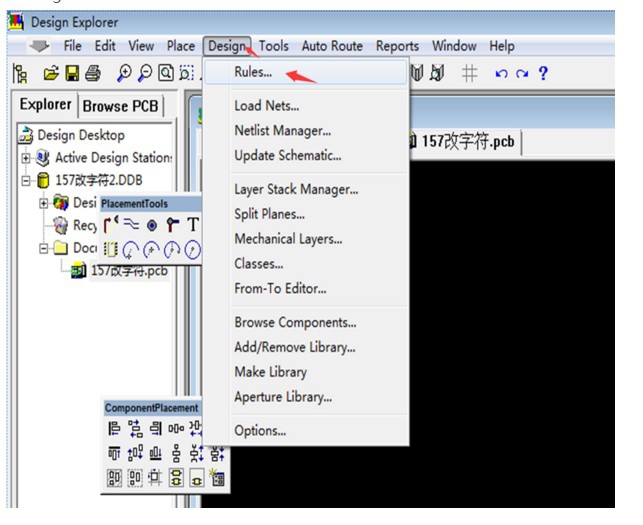

  1. Design---Rules

  2. Manufacturing---Solld mask expansion

  3. 双击上图点亮Solder Mask Expansion ③ 区域7 `

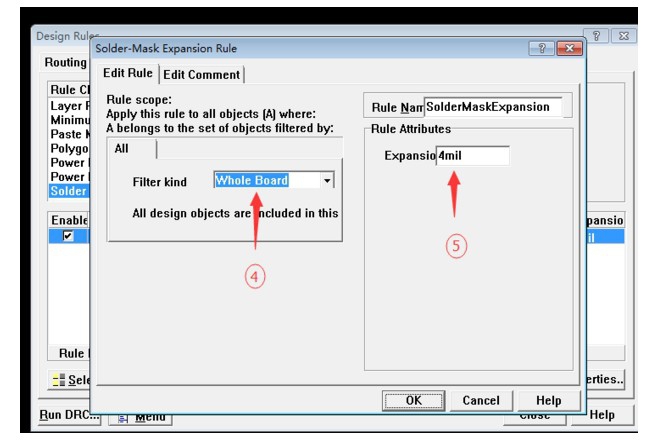

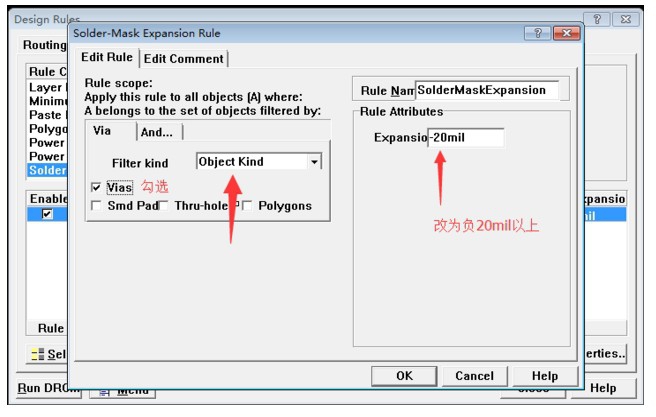

  4. 对应修改④和⑤







过孔盖油,即导通孔(via)的焊环上面用油墨覆盖。
过孔开窗:即导通孔(via)的焊环裸露(如元件焊盘一样裸露出来)上锡,一般可用于调试测量信号,缺点是容易造成短路。
过孔的处理方式
第一种,开窗,就是跟焊盘一样能很容易上锡 检验标准:上锡
第二种,盖油,检验标准:过锡炉及手工焊接过孔上不沾锡视合格。
       这是工艺决定的,为什么会出现过孔感觉没盖油的原因如下:因为阻焊油是液态的,过孔中间又是空的,在阻焊环上的阻焊油经过烤的过程中很容易油进入过孔,从而导致过孔发黄的情况发生,这种情况受阻焊油的浓度,烤炉及用力度有关,所以会出现有的上面能出现绿色,而有的出现发黄。
第三种,塞油, 检验标准,不透光 上面一定要有油 第二种工艺存在这种问题,而对于像bga的过孔,要求是比较苛刻的,所以有了塞油这种工艺,是对第二种的一种重要补充,塞油的工艺做法是,先把过孔全孔塞上油,堵往过孔,这样阻焊环
上的油,就不会流入过孔,而达到了不会出现过孔发黄的现象。
