Protel99se的有铜槽孔标准绘图介绍

作者:超级管理员 发布日期:2023-05-24 14:58:40 本文地址:http://www.pcbylt.com/xinwenzhongxin/gongsizhanhui/384.html 人气:1133

Protel99se的有铜槽孔标准绘图介绍

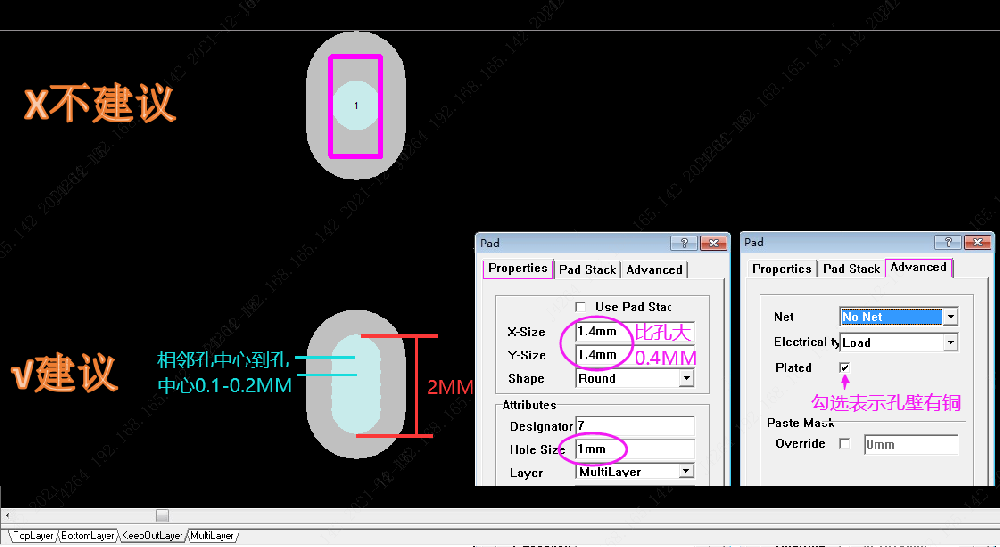

1)先画好槽孔的焊盘,然后画出多个有铜孔(勾选"plated(镀金)"表示有铜)以相叠加的方式(相邻孔中心到孔中心0.1-0.2MM),孔的大小为槽孔的宽度,两端孔边缘到孔边缘的长度为实际槽孔长度。

 2)重点强调上图中画在keepout层的槽孔(紫色线)的这种画法不可取,此画法易产生分歧不能判断是有铜槽孔还是无铜槽孔,如果槽孔跟板的外形层不在一个层的还会漏掉这个槽孔。

 3)组成槽孔的钻孔直径大小需要一致,且每个孔中心间距不要大于0.2MM,所有孔必须在一条直线上。

 4)组成槽孔上面不能有其它大小不一样的钻孔,对应位置的外形层也不能有其它框形线槽孔,否则做出来槽孔会出现大小不一或是槽孔偏歪不规则现象。
