电路板厂教您识别电路板IPC等级的验收标准

作者:超级管理员 发布日期:2022-07-19 09:10:49 本文地址:http://www.pcbylt.com/changjianwenti/369.html 人气:280

IPC最初为“The Institute of Printed Circuit”的缩写,即美国“印制电路板协会”,后改名为“The Institute of the Interconnecting and Packing Electronic Circuit”(电子电路互连与封装协会),1999年再次更名为“Associatation Of Connecting Electronics Industries”(电子制造业协会”)。由于IPC知名度很高,所以更名后,IPC的标记和缩写仍然没有改变。IPC拥有两千六百多个协会成员,包括世界著名的从事印制电路板设计、制造、组装、OEM(Original equipment manufacturer 即原始设备制造商)加工、EMS(electronics manufacture service 即 电子制造服务)外包的大公司,IPC与IEC、ISO、IEEE、JEDC一样,是美国乃至全球电子制造业最有影响力的组织之一。

权威的IPC标注是质量的保证,我们在下单的时候可以根据出货标准来规定IPC的等级,因为不同的IPC等级电路板生产加工填写的参数是不同的,生产精密性也是有区别的,因此我们在下单要备注出货按IPC等级,下面我们就来说说IPC常用的等级

PC制定了数以千计的标准和规范,例如以下电子制造业常用的几个标准和规范:



设计标准

IPC-D-275 刚性印制板及其连接的设计标准,根据布线的精度、密度和制造工艺的复杂程度, 该标准分为A、B、C三级。

IPC-SM-782 表面安装设计焊盘图形标准。

IPC-SM-770 印制板组件装配规范,包括表面安装和穿孔安装的设计要求。



成品设计文件规范

IPC-D-325 是客户在为产品设计电路板和提出装配要求的文件规范。



生产现场标准

IPC-A-610是国际上电子制造业界普遍公认的可作为国际通行的质量检验标准。而我们常说的IPC二级、三级就来自于IPC-A-610。该标准描述了印制电路板的各种高于产品一般要求的装连结构特点,描述了不合格组件的结构形态,有助于生产现场人员及时发现和纠正问题。



1级产品:通用电子产品

2级产品:专用服务电子产品

3级产品:高可靠性电子产品

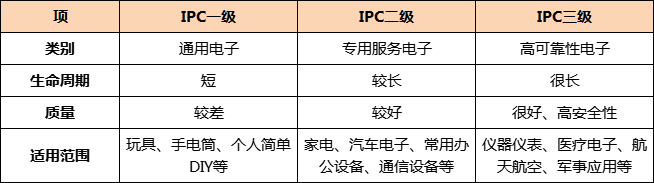

级别越高,质检条件越严格,其中IPC三级也被大家常称为「工业级」。下图所示可以给您选择什么样的标准提供参考。



IPC一级:一般电子产品

一级电子产品被称为“通用电子”类。主要用于预期生命周期较短的产品中。例如一些质量不高的玩具,你花20块钱买回来的时候能正常使用,但是几个月之后打开玩具电源开关,发现无法启动,这时候你会觉得这是正常的事情,当然制作它的电子制造商也觉得正常。





IPC二级:专用服务电子产品

二级电子产品包括所有需要持续性能和延长生命周期的电子设备,在某种程度上,需要不间断的服务。该类产品使用生命周期突然中断,可能带给您公司极大损失。





IPC三级:高可靠性电子产品

包括持续运行或严格按指令运行的设备和产品。这类产品使用中不能出现中断,如医用救生、飞行控制、精密测量仪器,以及使用环境苛刻的高可靠性产品。这类电路板因其在该领域的重要性,所以不得有任何闪失,一旦发生事故,即有可能带来不可逆的损失。所以不仅印制电路板需要满足IPC三级,而且其他电子元件也需要采用高可靠性元件,以确保产品的稳定使用。

IPC PCB 类别反映了每种印刷电路板类型的质量水平,一些电子制造商只具备生产IPC一级和二级产品。短期可能看不出区别,但是时间稍长,产品品质问题就突显出来了,因此,确保您的制造商有资格与您合作至关重要,避免您的产品品质受损。
